TC Гофрированный коннекторный пояс
Базовая информация
Модель: TC
Описание продукта

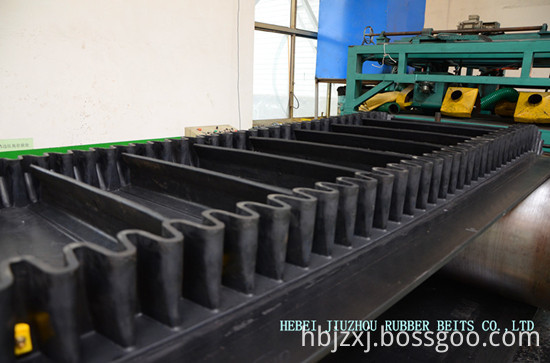

Конвейерная лента из гофрированной боковины
В наклонном транспорте с JIUZHOU транспортерными лентами с боковыми стенками. Мы используем поперечно стабильные конвейерные ленты - крестообразные базовые ремни JIUZHOU. Эта латеральная устойчивость позволяет изменять горизонтальное вертикальное направление движения на вертикальное и наоборот.
Состав
Четыре части: верхняя резина; Нижняя крышка резиновая; Армированное ядро; Крест жесткий.
Минимальная толщина верхней крышки: 3 мм;
Минимальная толщина нижней крышки: 1,5 мм.
Каркас ремня (слой обсадной колонны): EP, Хлопок, Шнур из нейлоновой стали
Characteristcis:
1) Угол транспортировки 30 ~ 90ºC
2) меньшая площадь покрытия;
3) Большая пропускная способность, более высокая высота подъема;
4) плавный переход от горизонтального к наклонному или вертикальному;
5) Экономия времени
6) Сильная транспортируя емкость
Cleat:
Типы клиетов: T, TC
Клип изготовлен из прочной ткани, прочной, анти-шоковой, чтобы избежать искажений.
Ширина "T" обычно используется до 40 градусов
«TC» обычно используется от 0 градусов до 90
Классифицировать по конструкции:
1) Обычный тип
2) Тип поперечной арматуры: XE, XE + 2, XE-SC + 2 и т. Д.
Стандарт: GB / T7984-2001, DIN22102, BS490, AS1332, РМА, JISK6322, SABS1173 и т.д.
Заявка:
Предназначен для транспортировки просеиваемых материалов в порошкообразном, гранулированном и малом куске, пасте и в жидкости, широко используемых в погрузочно-разгрузочных транспортных системах, таких как рудник, угольная шахта, станции и причал для транспортировки материалов в виде куска, и т.п.
Почему выбрали нас?
1. Высокий уровень выбора поставщика вверх по течению: например, каркас, Уси Тайцзи, являющийся нашим стратегическим партнером, поставляющим качественную ткань.
Все закупки сырья сопровождаются сертификатом качества.
2. Строгая система контроля качества на протяжении всего процесса производства: сырье - полуфабрикат - готовая продукция
Каждый шаг полуфабриката должен быть проверен перед следующим этапом обработки. Неквалифицированные фрагменты теперь разрешены для следующего этапа обработки.
3. Все готовые продукты должны пройти тестирование, и только квалифицированные продукты могут покинуть завод.
|
Items |
WK 60 |
WK 80 |
WK 120 |
WK 160 |
S 160 |
S 200 |
S 240 |
S 300 |
|
Height of sidewall HW mm |
60 |
80 |
120 |
160 |
160 |
200 |
240 |
300 |
|
Bottom width of sidewall BF mm |
50 |
65 |
82 |
85 |
75 |
75 |
90 |
90 |
|
Wave of sidewall BW mm |
36 |
46 |
52 |
62 |
65 |
65 |
84 |
84 |
|
Pitch of sidewall wave TW mm |
50 |
60 |
70 |
70 |
65 |
65 |
70 |
70 |
|
Weight of sidewall kg/m |
1 |
1.38 |
3.04 |
4.4 |
4.65 |
6.2 |
8.3 |
10.85 |
|
Length of wave in Straight m/m |
0.67 |
0.92 |
2.03 |
3.2 |
2.7 |
3.6 |
4.8 |
6.3 |
|
DIA. Of roller DI mm |
400 |
500 |
600 |
800 |
800 |
900 |
1000 |
1200 |
|
Sidewall pinch roller Dia. Min D2 mm |
280 |
340 |
360 |
480 |
480 |
600 |
420 |
600 |
|
Height of cleat HQ mm |
55 |
75 |
110 |
145 |
145 |
180 |
220 |
280 |
|
Bottom width of cleat FB mm |
65 80 |
75 70 |
120 |
TC 145 |
TC 145 |
TC 200 |
TC 200 |
TC 200 |
|
Length of cleat in flat m/m |
0.6 0.67 |
1.02 1 |
1.713 1.83 |
2.37 |
2.3 |
3.39 |
5 |
6.6 |
|
Applicable angle of different cleat |
T - 45 TC - 60 TC - 90 TC TCS - 90 |
|||||||
|
Size of Inset |
60-300 |
|||||||
